銑削加工的計(jì)算公式
- 1. 加工時(shí)間 Tc [sec]
- Tc
- =
- 60 x L x π x DC
- fz x z x vc x 1,000
- =
- 60 x L
- vf
- 2. 所需動(dòng)力 Pc [kW]
- Pc
- =
- Q x kc
- 60 x 1,000 x (? ÷100)
- =
- ap x ae x vf x kc
- 60 x 106 x (? ÷100)

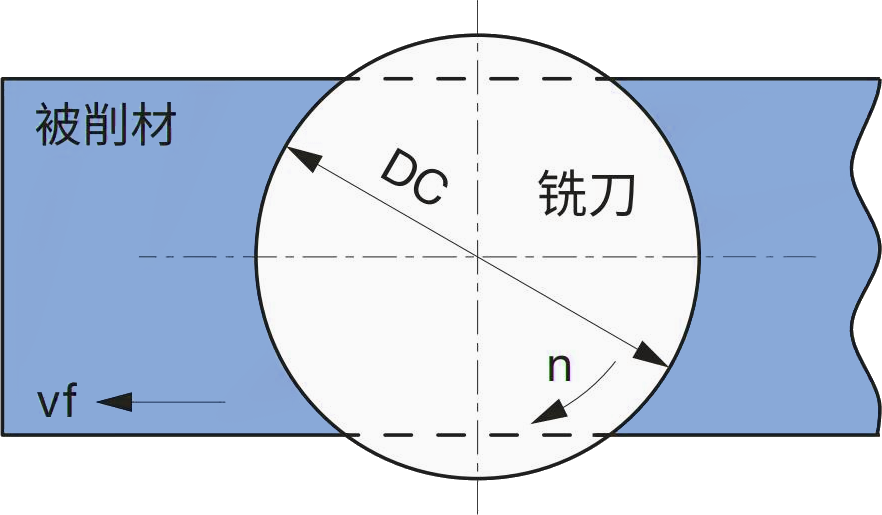

- 3. 切削速度 vc [m/min]
- vc
- =
- π x DC x n
- 1,000
- 4. 主軸轉(zhuǎn)速 n [min-1]
- n
- =
- vc x 1,000
- π x DC
- 5. 每刃進(jìn)給量 fz [mm/t]
- fz
- =
- vf x π x DC
- z x vc x 1,000
- =
- vf
- z x n
- 6. 進(jìn)給速度 vf [mm/min]
- vf
- =
- fz x z x vc x 1,000
- π x DC
- =
- fz x z x n
- 7. 所需馬力 H [HP]
- H
- =
- Pc
- 0.75

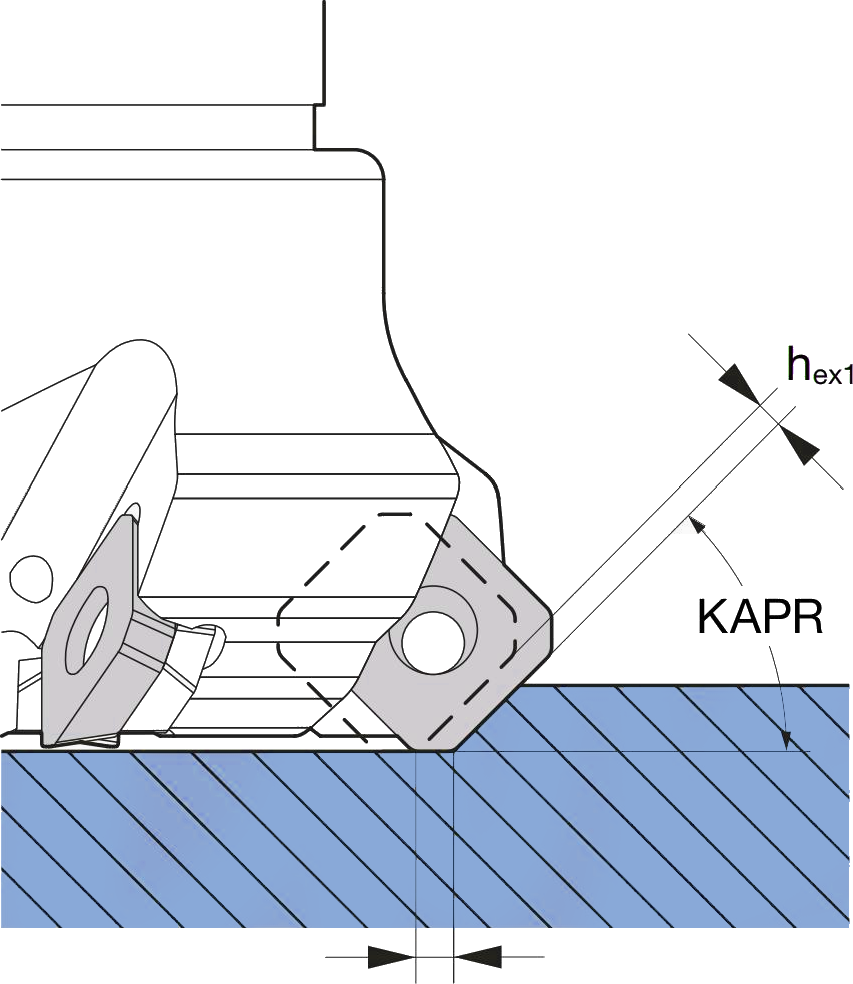

- 8. 最大切屑厚度 hex1 [mm]
【 ae ≦ DCx0.5 】
- Hex1
- =
- ae
- DC
- -
- ae
- DC
- 2
- x fz x 2 x sin(KAPR)
【 DCx0.5 ＜ ae ≦ DC 】
- Hex1
- =
- fz x sin(KAPR)
- 9. 最大切屑厚度 ( 圓塊刀片 ) hex2 [mm]
- Hex1
- =
- ap
- IC
- -
- ap
- IC
- 2
- x fz x 2
- 10. 切屑排出量 Q [cm3 /min]
- Q
- =
- ap x ae x fz x z x vc
- π x DC
- =
- ap x ae x vf
- 1,000
比切削阻力Kc的概略值
- P
- 非合金鋼1,500 MPa
- 低合金鋼2,000 MPa
- 高合金鋼3,000 MPa
- M
- 奧氏體系2,000 MPa
- 鐵素體系2,500 MPa
- K
- 可鍛鑄鐵900 MPa
- 灰口鑄鐵1,200 MPa
- 球墨鑄鐵1,500 MPa
- N
- 鋁合金500 MPa
- 銅合金900 MPa
- S
- Ti 基1,400 MPa
- Fe 基2,500 MPa
- Ni 基2,800 MPa
- Co 基3,000 MPa
- H
- 高硬度鋼 50-55HRC3,300 MPa
- 高硬度鋼 60-63HRC4,500 MPa
- 高硬度鑄鐵3,500 MPa
- Tc
- 加工時(shí)間[sec]
- Pc
- 所需動(dòng)力[kW]
- vc
- 切削速度[m/min]
- n
- 主軸轉(zhuǎn)速[min-1]
- fz
- 每刃進(jìn)給量[mm/rev]
- vf
- 進(jìn)給速度[mm/min]
- H
- 所需馬力[HP]
- hex1
- 最大切屑厚度[mm]
- hex2
- 最大切屑厚度 ( 圓塊刀片 )[mm/min]
- Q
- 切屑排出量[cm3/min]
- L
- 加工長度[mm]
- DC
- 銑刀直徑[mm]
- IC
- 刀片直徑[mm]
- KAPR
- 主偏角[°]
- ap
- 切深[mm]
- ae
- 切削寬[mm]
- z
- 刃數(shù)[pcs]
- Kc
- 比切削阻力[MPa]
- ?
- 機(jī)械功率[%]（70~85）
- ※ π ≒ 3.14
